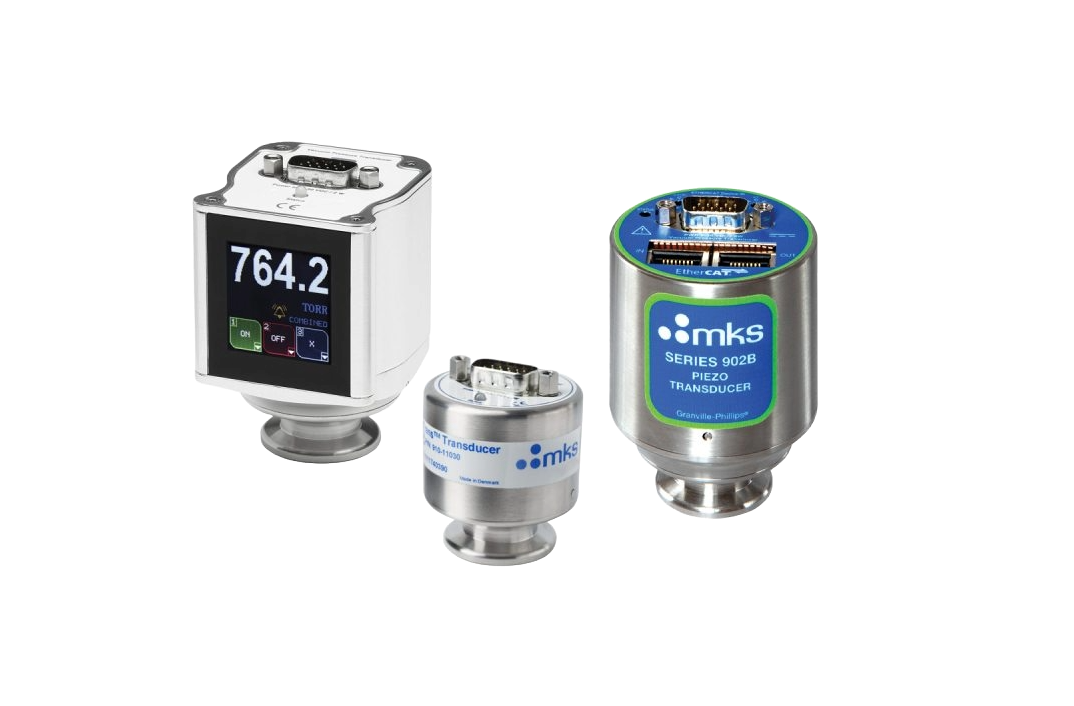

902B Absolutní Piezoelektrické Vakuové Měrky
902B Piezo převodník kombinuje technologii měření tlaku na bázi senzoru Piezo typu MEMS s kovovou utěsněnou membránou z nerezové oceli 316 a integrovanou elektronikou. 902B poskytuje ekonomické měření absolutního tlaku, které je nezávislé na typu plynu.
Nízká cena převodníku s rozsahem měření od 0,1 do 1000 Torr
Pevný stavový Piezo senzor odolný vůči poškození při náhlém přítoku vzduchu a vibracích
Robustní design a konstrukce z nerezové oceli pro náročné procesy
Měření tlaku nezávislé na plynu pro přesné měření tlaku
Kompaktní systémový design s integrovanou elektronikou a senzorem v jedné jednotce
Montáž v jakékoliv orientaci pro snadnou instalaci
Specifikace
| Digitální komunikace | RS485, RS232 nebo EtherCAT |
| Senzor | Nerezová ocel uzavřený Piezo (absolutní tlak) |
| Relé | Tři relé SPDT (EtherCAT: 1 relé SPDT, volitelně) |
| Instalační orientace | Libovolná |
| Rozsah měření | 0,1-1000 Torr |
| Rozsah nastavovacího bodu | 1-1000 Torr |
| Provozní teplota | 0-40°C (32-104°F) |
| Maximální teplota vypalování | 100°C (mimo provoz) |
| Analogový výstup | 0-10 VDC, maximální výstupní impedance 100 Ω, lineární nebo logaritmický (absolutní tlak) |
| Rozlišení analogového výstupu | 16 bitů |
| Hodnocení kontaktu relé | 1 A @ 30 VAC/VDC odporové |
| Odezva relé | 100 ms maximálně |
| Požadavky na napájení | 9 až 30 VDC < 1,2 watt maximálně; EtherCAT: 24V ±15% |
| Přesnost | 100-1000 Torr ±1% z čtení; 10-100 Torr ±5% z čtení |
| Opakovatelnost | 100-1000 Torr ±0,3% z čtení; 10-100 Torr ±1% z čtení |
| Limit přetlaku | 1500 Torr |
| Vnitřní objem | 1,023 cc (KF16) |
| Vystavené materiály | Nerezová ocel 316 |
| Elektronické pouzdro a příruba | Nerezová ocel 304 |
| Hmotnost | 0,37 lb (170 g) s KF16 přírubou |
| Shoda | CE, ETG 5003.1, ETG 5003.2, ETG 5003.2080 |
| Rozlišení digitálního výstupu | 0,1 Torr |
| Koeficient teploty nuly | 0,01% z plného rozsahu/°C |
| Koeficient teploty rozsahu | 0,02% z čtení/°C |
