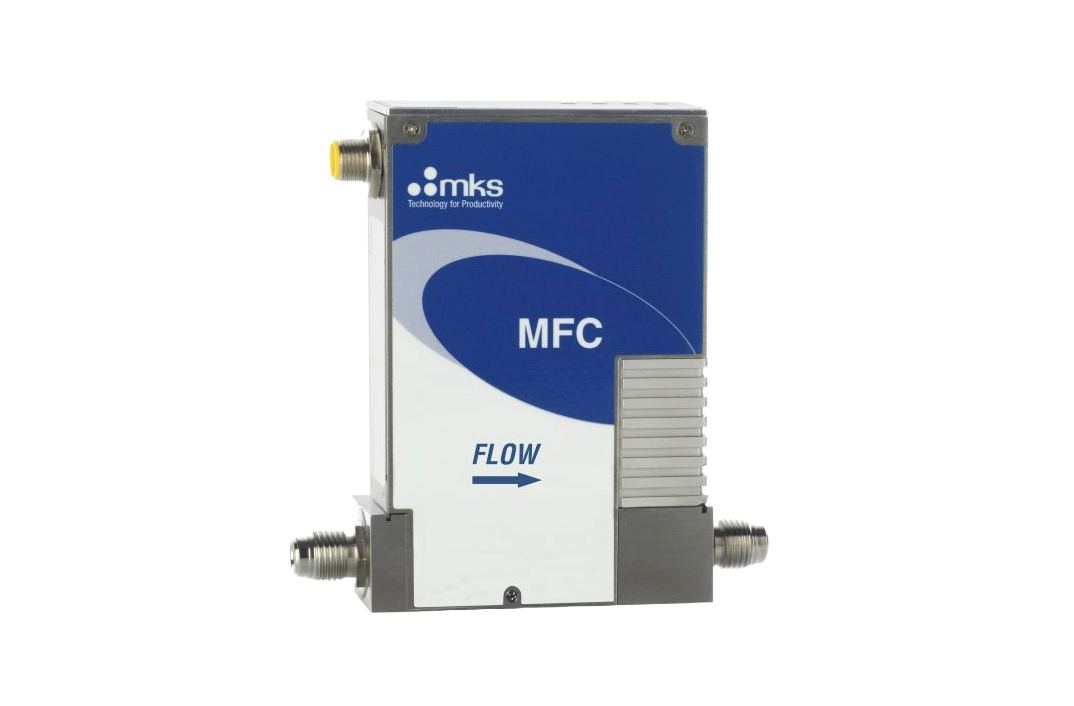

P9B Hmotnostní regulátory odolné vůči tlaku s rozsahem 5-50,000 sccm
Hmotnostní regulátor průtoku P9B, citlivý na tlak, pro více plynů/více rozsahů, se vyznačuje řídicími časy pod 750 milisekund a přesností v rozsahu 1 % nastavené hodnoty v širokém rozsahu procesních plynů, od „lehkých“ plynů, jako je helium, až po „těžké“ plyny, jako je SF6. P9B je skutečný multirozsahový/víceplynový MFC, který je schopen dosáhnout průtoků od 5 sccm do 50 slm v plném měřítku, což minimalizuje požadavky na zásoby MFC.
Průtoky od 5 do 50 000 sccm.
Necitlivý na tlak s integrovaným snímačem tlaku
Více plynů/více rozsahů s přesností 1 % nastavené hodnoty.
Analogové vstupy/výstupy: 0 až 5 VDC
Digitální vstupy/výstupy: DeviceNet, EtherCAT
Specifikace
| Plný rozsah průtoku | 5-50,000 sccm (ekvivalent N2) |
| Maximální vstupní tlak | 150 psig |
| Normální provozní tlakový rozdíl | 10-5000 sccm; 10-40 psid 10,000-20,000 sccm; 15-40 psid (N2 plný rozsah při atmosférickém tlaku na výstupu z regulátoru průtoku) |
| Zkušební tlak | 1000 psig |
| Praskací tlak | 1500 psig |
| Regulační rozsah | 2% až 100% plného rozsahu |
| Typická přesnost | ±1% nastavené hodnoty pro 20-100% plného rozsahu ±0,2% plného rozsahu pro 2-20% plného rozsahu |
| Opakovatelnost | ±0,3% odečtu |
| Rozlišení | 0,1% plného rozsahu |
| Teplotní koeficient nulové hodnoty | < 0,05% plného rozsahu/°C |
| Teplotní koeficient rozsahu | < 0,08% odečtu/°C |
| Tlakový koeficient vstupu | < 0,02% odečtu/psi |
| Typický čas ustálení | < 750 msec., typicky nad 5% plného rozsahu |
| Doba zahřátí | 30 minut |
| Provozní teplota | 10° až 50°C |
| Vlhkost při skladování | 0 až 95% relativní vlhkost, nekondenzující |
| Teplota při skladování | -20° až 80°C |
| Zobrazení teploty | 0 až 100°C |
| Přesnost teploty | ±2°C |
| Rozlišení teploty | 0,1°C |
| Displej | 4 číslice pro hodnotu, 4 znaky pro jednotku |
| Zobrazení tlaku | 0 až 100 psia |
| Jednotky tlaku | psia, kPA |
| Přesnost tlaku | 1% plného rozsahu |
| Rozlišení tlaku | 0,1 psia |
| Integrita externích úniků | < 1 x 10-10 (scc/sec He) |
| Integrita úniku přes uzavřený ventil | < 1,0% plného rozsahu při 25 psig vstupu do atmosféry |
| Materiály ve styku s médiem | 316L nerezová ocel VAR, 316 nerezová ocel, Elgiloy, KM-45 |
| Materiál sedla ventilu | PTFE (Teflon) |
| Povrchová úprava | Průměrný Ra 10µ inch |
| Hmotnost | 3 lbs (1,4 kg) |
| Shoda | CE |
| Nestabilita v postavení | 0,25% plného rozsahu pro indikovaný nulový bod, rozsah a skutečný rozsah |
| Tlaková transientnost | ±5% nastavené hodnoty od 20 do 100% plného rozsahu při podmínkách tlakové transience 2 psi na vstupu |
