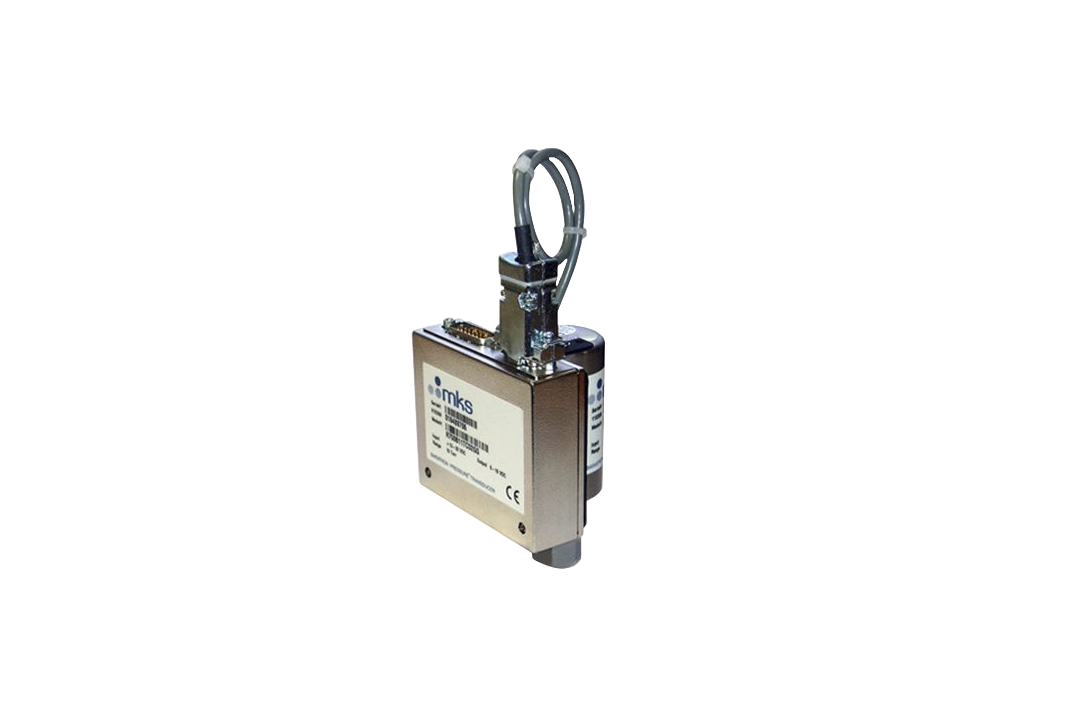

R740D 20-3000 PSIG, Diferenciální kapacitní manometry Baratron® s reléovými spínači
Vysokotlaký Baratron® měřič s kapacitním transducerem R740D je robustní, průmyslový tlakový a vakuový převodník s vynikající přesností, opakovatelností a dlouhodobou stabilitou signálu. Má standardní analogový výstupní signál 0-10 VDC a dva (2) nezávisle nastavitelné elektromechanické spínače, které lze použít k přepínání externích komponent, jako jsou čerpadla, ventily a další zařízení.
Rozsahy od 10 Torr (13 mbar) do 3000 PSI (204 bar) s přesností ±1% odečtu
Analogový výstup 0-10 VDC proporcionální k diferenciálnímu tlaku
Dva nezávisle nastavitelné spínače s trip pointy
Celosvařená konstrukce senzoru z Inconelu® umožňuje použití s většinou korozivních médií
Samonosný senzor a signální zesilovač v kompaktním a odolném obalu
Specifikace:
| Typ | Vakuový/tlakový převodník |
| Typ měření | Diferenciální |
| Rozsahy plného měřítka tlaku | 20-3000 PSI (1,4 až 204 bar) |
| Přesnost | ±1% odečtu |
| Rozlišení | ±0,01% plného měřítka |
| Opakovatelnost | ±0,1% odečtu |
| Analogový výstup | 0 až 10 VDC do >10 kΩ zátěže |
| Elektrický konektor | 15-pin D-subminiture |
| Koeficient teploty nuly | 0,02% plného měřítka/°C |
| Koeficient teploty rozsahu | 0,04% odečtu/°C |
| Objem | 4,7 cm³ |
| Požadavky na napájení | ±15VDC (± 5%) @ 35 mA (max) |
| Výchozí nastavení trip relé v továrně | Trip Relay A se aktivuje při hodnotě pod 55% plného rozsahu, a Trip Relay B se aktivuje při hodnotě nad 55% plného rozsahu. |
| Specifikace relé | Dva nezávisle nastavitelné spínače s kontakty DPDT nastavitelné mezi 0,5% a 100% plného měřítka. Relé jsou certifikována UL a mají hodnotu 1,0 A @ 30 VDC nebo 0,3 A @ 30 VAC. |
| Hmotnost | 1,0 lbs (0,4 kg) |
| Shoda | Shodný s EMC směrnicí 2004/108/EC Shodný s směrnicí 2002-95-EC |
