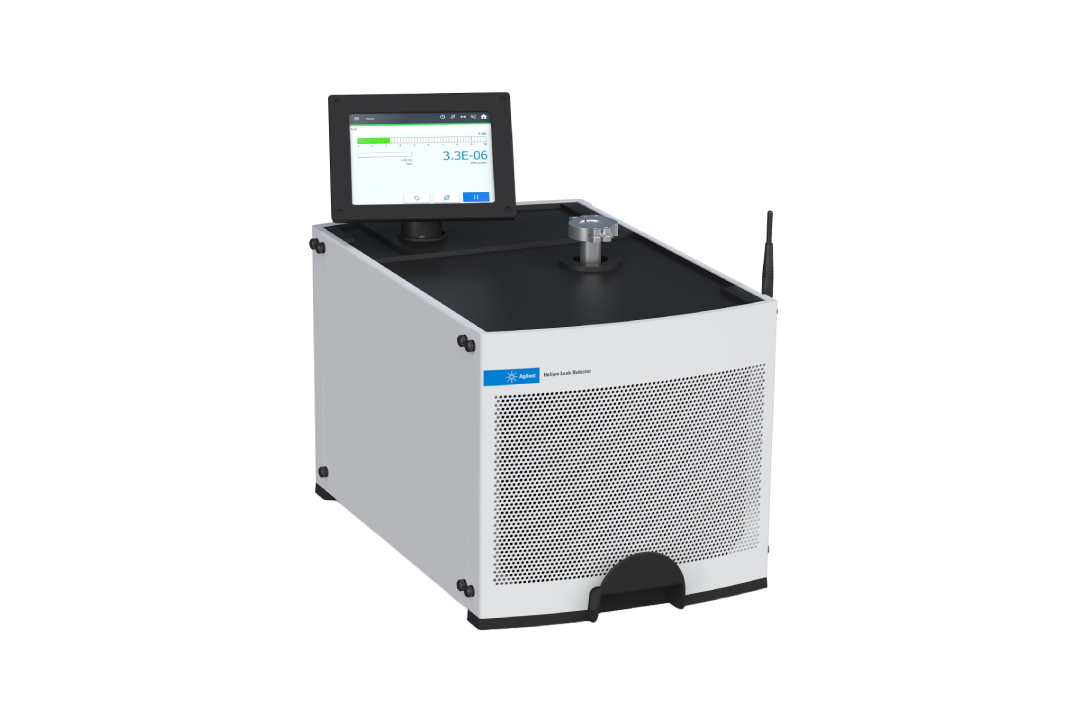

Stolní heliový detektor HLD

Jedná se o heliový detektor pracující na principu hmotnostního spektrometru se zdokonalenou technologií detekce helia.

• 1. HLD PR02 je vybaven čerpacím systémem sestávajícím z turbomolekulární vývěvy a primární rotační olejové vývěvy DS 40M s čerpací rychlostí 2 m3/h.

• 2. HLD PD03 je vybaven čerpacím systémem sestávajícím z turbomolekulární vývěvy a primární suché Scroll vývěvy IDP-3 ve spojení s membránovou vývěvou s celkovou čerpací rychlostí 3 m3/h.

Tato kombinace zaručuje dosažení nízkého mezního tlaku, rychlou odezvu a velmi rychlou dekontaminaci (clean-up time). Součástí detektoru je integrovaný etalon kalibrované netěsnosti. Ovládání detektoru je velmi intuitivní za pomoci barevného dotykového displeje a softwarového vybavení se strukturovanými funkcemi. Software detektoru zahrnuje implementované aplikační postupy s předem nastavenými parametry, které významně zjednodušují rutinní měření, minimalizují chyby obsluhy a přispívají k efektivnímu využití detektoru.

Technická specifikace

Primární pumpa	Olejová rotační DS 40M / Suchá Scroll IDP-3
Nominální čerpací rychlost	2 m3/hod nebo 3 m3/hod
Minimální detekovatelná netěsnost při 1000 ppm okolního helia	Atm cc/s helium: 5 × 10-12 mbar l/s helium: 5 × 10-12 Pa m3/s helium: 5 × 10-13
Maximální tlak na testovacím vstupu	10 torr / 13 mbar / 1330 Pa
Čerpací rychlost helia na testovacím vstupu (midstage)	1,8 l/s
Příruba	NW25
Kalibrace	Automatická nebo manuální (interní nebo externí)
Potlačení pozadí helia	Automatické nulování spuštěné tlačítkem a auto zero < zero
Uživatelské rozhraní	Barevný dotykový displej 8.4” s vysokým jasem
6 přednastavených aplikačních metod	Čichací test, sprejový test, měření s vysokou citlivostí, Auto sekvence, režim PPM, rozdělení toku helia (Split flow)
Doba odezvy	< 0,5 sekundy
Body nastavení	Standard, 5 nastavitelných bodů, N/O nebo N/C; velikost netěsnosti (3), tlak (1), audio (1)
Komunikační rozhraní	RS-232 a analog (standard), diskrétní IO (volitelně),
Splňuje normy	UL/CSA, CE
Rozměry, váha	625 x 403 x 517 mm (D x H x V), 35 kg
